Nagelplattenbinder

Mit Nagelplattenbindern profitieren Sie von hoher Stabilität, schneller Montage
und optimaler Materialausnutzung. Ihre Bauprojekte werden effizienter und kostengünstiger.

Nagelplattenbinder –
hohe Spannweite für
Dachformen aller Art

Für Ihr Projekt bieten wir Ihnen eine Vielfalt möglicher Dachformen nach Ihren Wünschen und Ansprüchen an. Wir fertigen und montieren jede Dachform für Sie. Vom Walmdach oder Pultdach bis hin zum Schrägdach oder Flachdach sind Nagelplattenbinderkonstruktionen die perfekte Konstruktion für Ihr Projekt. Spannweiten bis zu 23 Metern können freitragend realisiert werden.

Unser Anspruch spiegelt sich in bester Qualität, pünktlicher Lieferung und schneller Kommunikation. Somit sind wir Ihr Partner für hochwertige Nagelplattenbinder. Als erfahrene Experten im Holzbau stehen wir Ihnen von der Beratung über das Angebot bis zur Bemessung zur Verfügung und liefern Ihnen eine prüffähige Binderstatik.

Sie wollen sich einen Vorsprung in Ihrem Projekt verschaffen? Ein Nagelplattenbinder überzeugt mit effektiver Materialnutzung, kurzer Fertigungszeit und einem hervorragenden Preis-Leistungsverhältnis.

Was sind Nagelplattenbinder?

Dachbinder oder Binder sind ein zentrales Element von jedem Dachstuhl. Dabei sind die Nagelplattenbindersysteme die Tragkonstruktionen, bei denen die Holzelemente mittels Nagelplatten miteinander verbunden werden. Die Nagelplatten sind feuerverzinkt oder aus nichtrostendem Stahl und verbinden die Balkenkonstruktionen miteinander.

Charakteristisch für die Nagelplatten sind die nagelförmigen Ausstanzungen, die auf beiden Seiten der Balkenkonstruktion an den Verbindungspunkten in das Holz eingepresst werden. Das gewährleistet eine kraftschlüssige und äußerst stabile Verbindung der Elemente. Die statischen Eigenschaften der Holzquerschnitte bleiben dank dieser Methode vollumfänglich erhalten. Bauwerke mit hoher Tragfähigkeit und effizienter Materialnutzung sind das Resultat. Ganz nach unserem Anspruch für ein besseres Morgen ressourcenschonend zu bauen.

Die Verwendung von Nagelplatten erfordert eine Zulassung durch das Deutsche Institut für Bautechnik (DIBT). Diese Zulassung regelt die Form, Herstellung und Kennzeichnung sowie die charakteristischen Festigkeiten der jeweiligen Plattenart. Diese Zulassung garantiert die Einhaltung von Qualitäts- und Sicherheitsstandards.

Anwendungsbereiche

Nagelplattenbinder sind eine einfache, innovative und preiswerte Lösung für jegliche Dachkonstruktionen. Dieser Vorteil ist entscheidend, um einen schnellen und reibungslosen Baufortschritt zu gewährleisten. So eignen sich Nagelplattenkonstruktionen für Tragwerke aller Art. Mögliche Gebäude sind unter anderem:

  • Einfamilienhäuser
  • Wohnungsbau
  • Landwirtschaftliche Gebäude
  • Hallendächer
  • Gebäudeaufstockung
  • Schulen und Kindergärten
  • Verwaltungs- und Bürogebäude
  • Verbrauchermärkte
  • Sonderkonstruktionen

Die Gebäudetypen zeigen, dass sich Nagelplattenbinder für jegliche Bauvorhaben eignen.

Ein großer Vorteil der Nagelplattenbinder bzw. Fachwerkbinder sind die unterschiedlichen Bindertypen und die unterschiedlichen Einsatzmöglichkeiten.

Bindertypen

Anhand der vorliegenden Ausführungsplanung (LP 5) erstellen wir eine detaillierte, prüffähige Werk- und Montageplanung für den Holzbau, die folgende Leistungen umfasst:

  • Freigabezeichnungen im PDF-Format und einer Viewerdatei des 3D-Modells
  • Fertigungszeichnungen aller Elemente im PDF-Format
  • Montageplanung mit allen relevanten Grundrissen und Schnitten im PDF-Format
  • Maschinenansteuerung für Abbundanlage und Bearbeitungsportal

Sollten Sie sich mit Ihrem Projekt noch in einem früheren Status (LP 1-4) befinden, unterstützen wir Sie nach individueller Prüfung auch gerne in der Architektur- und Fachplanung mit unserer Beratungsleistung, basierend auf unserer Holzbau-Expertise.

Bei Bedarf unterstützen wir Bauherren und Projektentwickler:Innen auch bei der Auswahl und Zusammenstellung des passenden Planungsteams, wobei wir auf ein erfahrenes und eingespieltes Netzwerk an Partnerbüros zurückgreifen.

Binderform-1_Seite_1

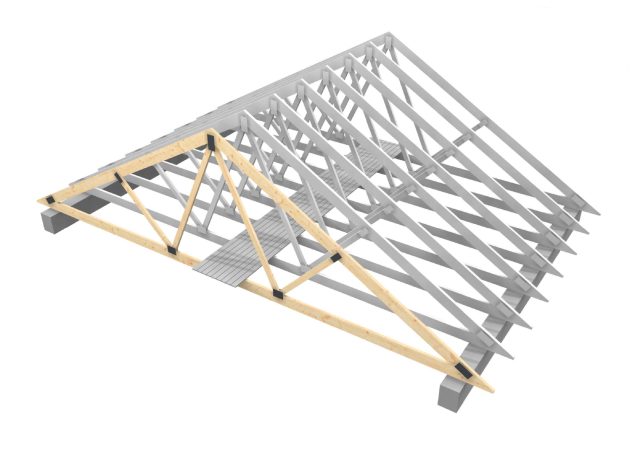

Unsere Nagelplattenbinder in Satteldachform sind sehr wirtschaftliche Konstruktionen. Der Binder besteht aus zwei geneigten Balken (Obergurt), die an ihrem höchsten Punkt zusammenlaufen. Dieser Punkt wird als First bezeichnet. Der horizontale Balken ist gleichzeitig Deckenkonstruktion und wird auch als Untergurt bezeichnet. Die Stabilität erzielt ein Satteldachbinder durch die zumeist schräg angeordneten Aussteifungen (Fachwerk). Satteldachbinder finden Anwendung vom Dach für einen Carport über Wohnhaus bis hin zu Hallen. Gängige Längen von 7,50 bis 20 m und Dachneigungen von 20 bis 30 Grad sind üblich.

Binderform-1_Seite_3

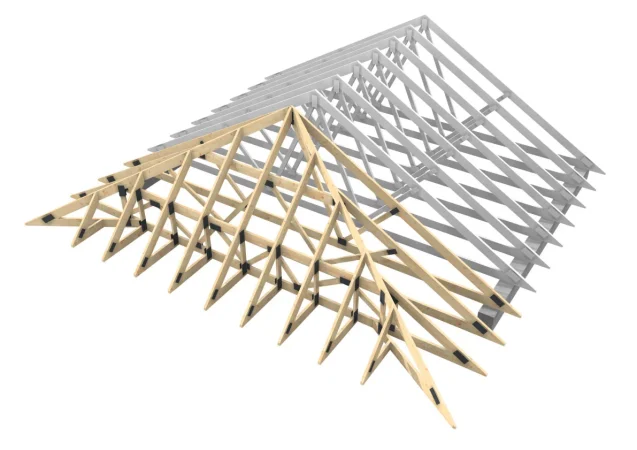

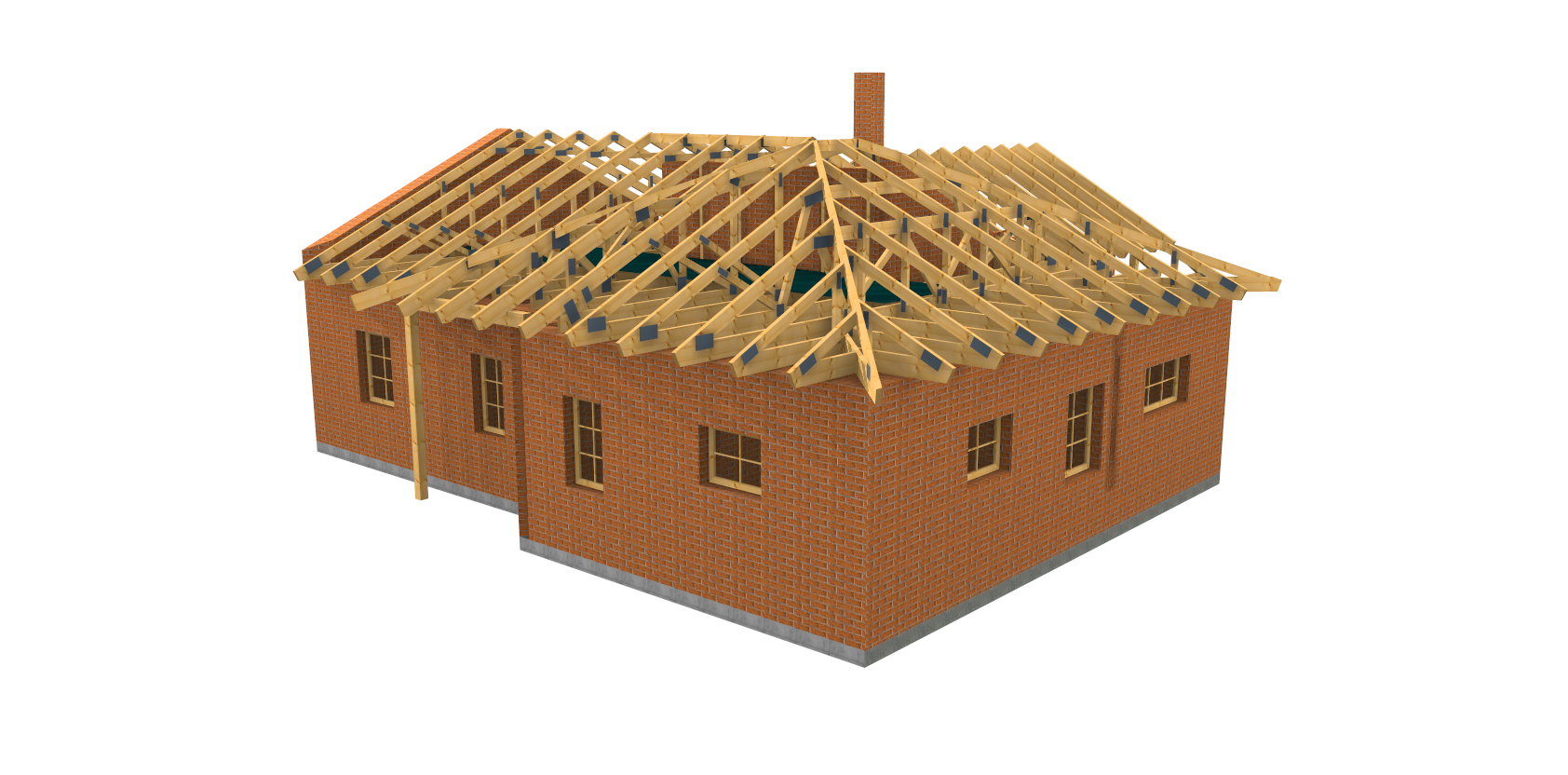

Ein Walmdach ist eine Dachform, die durch geneigte Dachflächen an allen vier Seiten eines Gebäudes gekennzeichnet ist. Walmdächer werden mit Satteldachbindern, Trapezbindern, Schifterbindern und Gratschiftern vorrangig für nicht ausgebaute Dachkonstruktionen konstruiert. Auch bei dieser Dachform ist ein Ausbau für zusätzlichen Wohnraum möglich.

Binderform-1_Seite_5

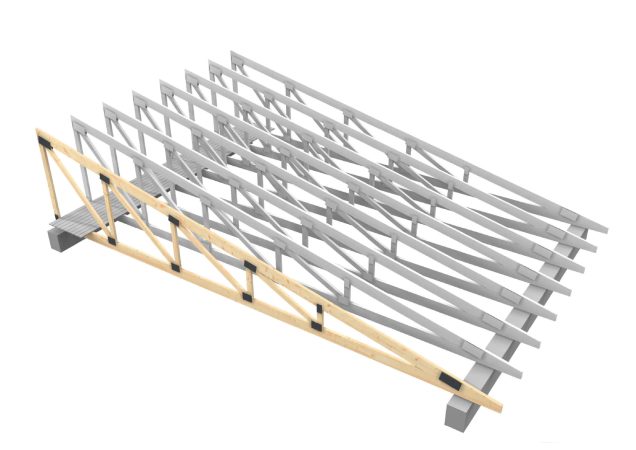

Das Pultdach hat eine einzige geneigte Dachfläche, die sich von einer Wand des Gebäudes zur anderen erstreckt. So hat diese Dachform nur eine Neigung und Traufe. Vorrangig geeignet für Anbauten, aber auch für moderne Wohnhäuser.

Binderform-1_Seite_6

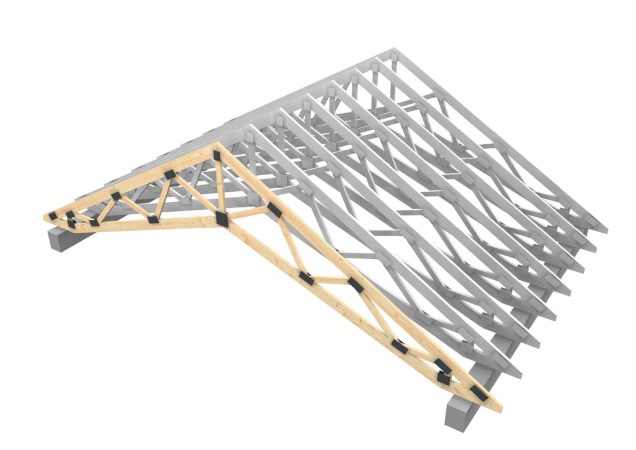

Ein Scherenbinder ist eine Dachkonstruktion, bei der zwei geneigte Balken (Ober- und Untergurt) sich in der Firstlinie treffen und somit eine „Scheren-Form“ bilden. Diese Balken sind in einem speziellen Winkel zueinander angeordnet und werden an den Enden am Gebäude befestigt. Scherenbinder werden sowohl in traditionellen als auch in modernen Dachkonstruktionen verwendet. Mit ihm entsteht eine sogenannte Kathedraldecke.

Binderform-1_Seite_7

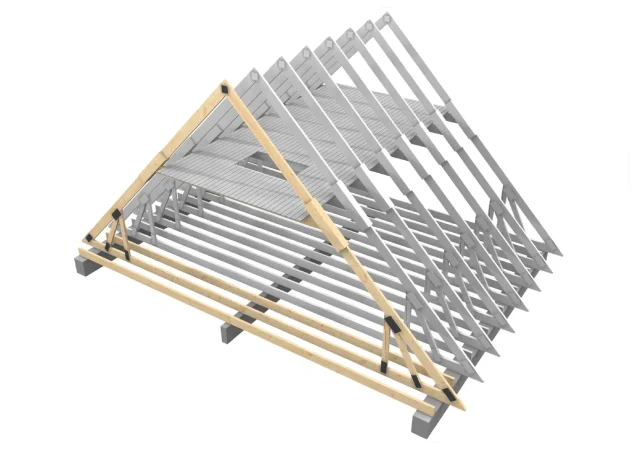

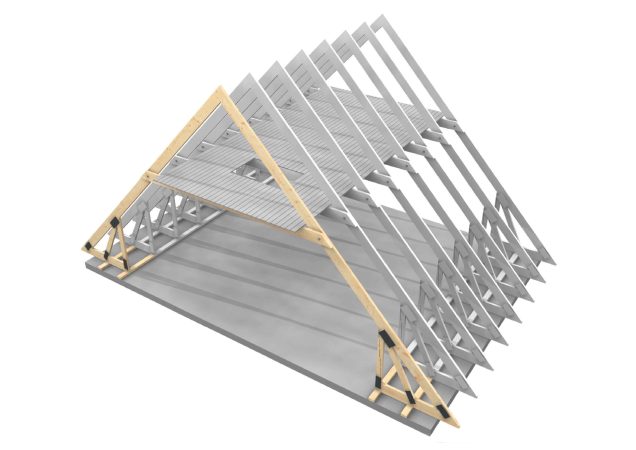

Studiobinder bieten die Möglichkeit einer effektiven Nutzung des Dachraums als Wohnraum. Die statisch notwendigen senkrechten Stäbe können gleichzeitig als Abwand genutzt werden. Sie finden häufig bei 1,5-geschossigen Einfamilienhäusern Anwendung.

Binderform-1_Seite_4

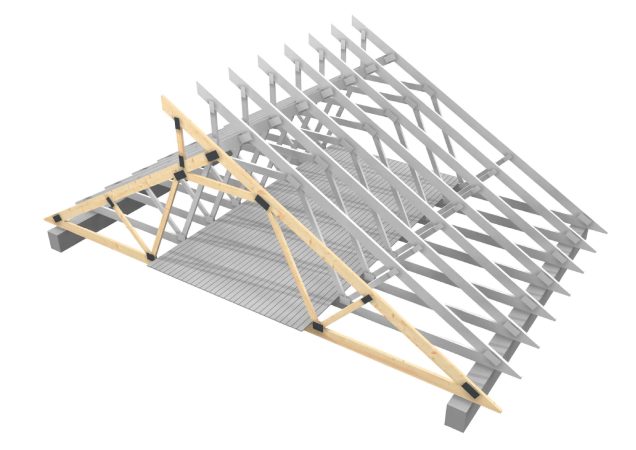

In Abhängigkeit von der Dachform erlauben Nagelplattenkonstruktionen die unterschiedlichsten Binderformen mit nahezu unbegrenzten Gestaltungsmöglichkeiten. Sonderformen können verschiedene Zwecke erfüllen, wie beispielsweise die Schaffung von architektonischen Merkmalen, die Anpassung an besondere Gelände- oder Bauanforderungen oder die Bereitstellung von zusätzlichem Raum im Dachgeschoss.

Vorteile

Effiziente, ressourcenschonende und schnelle Lösungen schaffen, ist unser Anspruch. Unseren Architekten, Bauherren und Dachdeckern ermöglichen diese Nagelplattenbinder, Zeit- und Kostenersparnis. Schnelle und wirtschaftliche Umsetzung von Bauprojekten, sowie das Schaffen von zusätzlichem Wohnraum ist besonders in unserer Region Berlin von enormer Bedeutung. Unsere Bauherren profitieren von kalkulierbaren Kosten, pünktlicher Lieferung und montagefertigen Bauteilen. Dachdecker und Bauunternehmen können fertige Nagelplattenbinder von uns auf ihre Baustellen liefern lassen und sparen Zeit und Montageaufwand.

Flexibilität und schnelle Montage

Nagelplattenbinder können in jeglichen Formen und Größen hergestellt werden. Dies ermöglicht eine hohe Gestaltungsfreiheit und Anpassung an die Anforderungen des Projekts. Durch die Vorfertigung der Binder wird eine schnelle und effiziente Montage vor Ort ermöglicht. Dies verkürzt die Bauzeiten und senkt die Arbeitskosten.

Nachhaltigkeit und Ästhetik

Die Nagelplattenbinder werden aus Holz, einem nachwachsenden Rohstoff, gefertigt. Eine umweltfreundliche Wahl und trägt zur Reduzierung des ökologischen Fußabdrucks bei. Nagelplattenbinder können als stilistisches Mittel eingesetzt werden und sichtbar gelassen werden oder sie werden mit anderen Materialien verkleidet, um einen anderen ästhetischen Effekt zu erzielen.

Kosteneffizienz

Optimale Materialausnutzung und eine schnelle Montage gewährleisteten eine Kostensicherheit bei Nagelplattenbindern. Durch die industrielle Fertigung stellt MAX Holzbau außerdem ein gutes Preis-Leistungs-Verhältnis sicher.

Einhaltung von Normen und Vorschriften

An allen Knotenpunkten der Binderkonstruktion wird durch Einpressen geprüfter Nagelplatten eine kraftschlüssige, sichere und dauerhafte Verbindung der Hölzer hergestellt. Nagelplattenbinder erfüllen die Vorgaben an eine Holzfeuchte von unter 18 % gemäß DIN 1052 und DIN 4074.

Binderabstand

Der Binderabstand wird von den Bauvorschriften DIN 1052 und DIN EN 14250 definiert. Hinzu kommen die spezifischen Anforderungen von einem Bauprojekt. Faktoren, die bei dem Binderabstand beachtet werden, sind beispielsweise die Spannweite des Daches, die Materialien der Dachbinder, zu erwartende Belastungen sowie der ästhetische Anspruch.Die Normen sind wichtige Anforderungen für Architekten, Ingenieure und Bauunternehmen im Bereich des Holzbaus und dienen dazu, die Qualität, Sicherheit und Zuverlässigkeit von Holzkonstruktionen zu gewährleisten. Ein möglichst großer Abstand der Binder führt dazu, dass weniger Dachbinder benötigt werden. So können Baukosten gesenkt werden. Es ist jedoch immer zu prüfen, ob die strukturelle Integrität des Daches dadurch beeinträchtigt wird. Genauso kann ein zu großer Binderabstand zu einer Überlastung der einzelnen Binder führen und die Stabilität gefährden.

Zertifiziert und zugelassen

In Bezug auf Produktsicherheit ist MAX Holzbau zertifiziert. Der Gesetzgeber schreibt vor, dass eine Eigenüberwachung und eine unabhängige Fremdüberwachung zu erfolgen hat. Die Fremdüberwachung wird von der Kiwa GmbH Niederlassung MPA Berlin-Brandenburg, Zertifizierungsstelle: 0770 übernommen. Zudem haben wir die bauaufsichtliche Zulassung durch das Deutsche Institut für Bautechnik in Berlin. Diese stellt sicher, dass Bauprodukte und Bauarten bei ordnungsgemäßer Anwendung sicher sind und den jeweiligen technischen Regeln entsprechen. Die Eigenüberwachung ist für uns ebenfalls ein wichtiger Bestandteil, um die Qualität und unseren hohen Anspruch sicherzustellen. Hierfür führen wir regelmäßige interne Audits durch und überprüfen kontinuierlich unsere Prozesse, um höchste Standards zu gewährleisten.

Was kosten Nagelplattenbinder?

Die Produktion von Nagelplattenbinder ist so individuell wie jedes Projekt. Daher variieren die Kosten für Nagelplattenbinder auch je nach Dachform, Binderabstand, Spannweite und Dacheindeckung. Jede Dachkonstruktion erfordert eine individuelle statische Berechnung. Wichtig ist hier die spezifischen Parameter zu berücksichtigen, um einen Preis zu bestimmen.

1.

Angebotserstellung

Auf Basis der uns zur Verfügung gestellten Unterlagen prüfen wir Ihre Anfrage und erstellen ein individuelles Angebot.

2.

Auftragsvergabe

Unser Angebot entspricht Ihren Vorstellungen? Dann freuen wir uns über die Auftragserteilung.

3.

Freigabe

Nach der Erstellung unserer Holzbauplanung freuen wir uns über die Freigabe, um die Produktion zu starten.

4.

Produktion und Lieferung

Mit modernen Abbundanlagen und einem CNC-Bearbeitungstungsportal fertigen wir die Elemente und liefern diese zu Ihrem Wunschtermin auf die Baustelle.

5.

Montage

Sie montieren selbst? Wir unterstützen Sie mit einem ausführlichen Briefing und den richtigen Plänen. Sie benötigen Unterstützung? Unser Team montiert Ihr Projekt.

Nagelplattenbinder direkt vom Hersteller

MAX Holzbau ist Ihr Spezialist für die Fertigung von Nagelplattenbindern in Berlin und Brandenburg. Wir unterstützen und beraten Sie bei der Realisierung Ihres Projektes. Für Neubauten, Aufstockungen oder Sanierungen sind unsere Dachbinder in Nagelplattenbinderbauweise die passende Lösung. Wir beraten Sie gerne zur Ausführung und Montage von unseren Nagelbindern. Mit unserer Expertise bieten wir Ihnen alles aus einer Hand von Ausführungsplanung über Statik bis hin zur Fertigung und Montage.
